辦公樓智能控制解決方案
時間：2015-02-13 點擊率：1901
i-bus智能控制系統在辦公樓中通過對各種末端電氣設備(如燈光、窗簾、空調、排風扇、音像設備等)的控制，實現對辦公樓燈光、遮陽、溫度的一體化控制。
目的：
1、節能
2、改善辦公環境，提高工作人員效率
3、自動控制
主要功能：
1、燈光控制(開關及調光)
2、電動窗簾、遮陽卷簾、幕布、電動窗控制
3、空調、風機盤管控制
4、排風設備控制
5、排水、電梯設備監視
6、影音設備控制
7、消防聯動監控
8、集中監視及控制
辦公樓智能控制控制區域及控制內容
1.公共辦公區域、衛生間
控制燈光、風機盤管、換氣扇，電動窗簾/平推窗、緊急照明
2.停車場/地下車庫
控制燈光、通風排氣扇、排污/潛水泵、緊急照明
3.裙樓商場
控制燈光、調光、電動窗簾、電動天窗、風機盤管、緊急照明
4.多功能廳、會議室報告廳
控制燈光、調光、電動窗簾、投影幕布、風機盤管、電視、投影機等影音設備
5.領導辦公室
控制燈光、調光、恒照度控制、電動窗簾、風機盤管、人體感應
6.公共通道、大廳、電梯廳
控制燈光、風機盤管、緊急照明、電梯狀態
7.泛光照明、園林景觀 控制燈光、噴泉、灌溉
8.窗簾控制子系統 控制電動百葉簾、電動窗/平推窗、電動遮陽等
9.監視子系統 監視排水泵、電梯、重要照明回路等狀態
10.中央監控系統
辦公室控制1 －智能面板控制
u 辦公室現場面板控制燈光、電動窗簾、溫度
u 在定時上下班的區域采用定時的方式控制燈光、開關風機盤管
u 在出口處設置智能面板，按鍵1控制A區所有空調、燈光開關；按鍵2控制B區全部空調、燈光開關； 按鍵3控制C區全部空調、燈光開關等。方便管理，避免了需要巡視及多處開關的不便和所造成的浪費。
u 在工作時間相對靈活的辦公區域（如銷售部門)采用人體感應控制，做到無人關燈、關空調
u 光線感應控制電動窗簾，可以在夏天光照強烈時擋烈陽，防止室內溫度過高，節省空調能耗
u 根據風機盤管開啟的數量，自動控制相應樓層的AHU的啟停和控制開啟的數量，從而最大限度的節能
辦公室控制2－無面板控制
u 由于加班、內部會議、開會、出差、午餐、節假日,休假等原因，各辦公室區域處于使用狀態的不超過 50-60%
u 由遍布天花板上的感應器進行分區控制，無需現場面板控制，實現全自動化控制
u 有人工作時自動打開該區的燈光和空調；無人時自動關燈和空調,有人工作而又光線充足時只開空調不開燈，自然又節能
衛生間
u 所有衛生間內照明、空調,抽風機,全由感應器自動控制
u 有人使用時自動開燈、抽氣扇和空調；無人時使用自動關閉抽氣扇和空調；延時關燈
車庫照明、排風系統、排水設備控制
u 在車流量大的時段和車流量小的時段分別定時控制不同數量的燈光及排氣扇
u 當有車倆駛?cè)搿㈦x開車庫時，相應區域的燈光打開。當車倆停泊或駛離后，燈光自動關掉
u 在繁忙使用時期，開動排氣扇。非繁忙時，間歇性開動排氣扇，以達到節能的效果
u 車庫管理員現場面板進行分區控制
u 與消防系統聯動，出現消防報警時，強行打開全部抽風機，關閉正常照明，啟動緊急照明控制，顯示逃生路線
裙樓商場
u 控制燈光、調光、遮陽卷簾、電動天窗、風機盤管
u 分時段設定不同燈光場景和區域性地開啟空調
u 例如，9:00 ~ 10:00 商場準備開張系統開啟2/3燈光和空調; 10:00正式營業，自動開啟所有燈光和空調; 22:00營業結束，營業員清點貨架，定時關閉1/3的燈光和空調; 23:00清點完畢，清潔工進入商場后，再定時關閉1/3的燈光和空調; 00:00后，定時關閉所有燈光和空調
u 光感自動控制遮陽卷簾。冬天陽光取暖；夏日遮陽。春秋兩季充分利用自然光照，同時打開平推窗讓清涼空氣自然流通商場，關閉空調，節省大量能耗
u 在保證照明效果的條件下，當光線充足時關閉沿窗地帶燈光，減少照明能耗
u 集中控制空調及商場內各區域的不同溫度

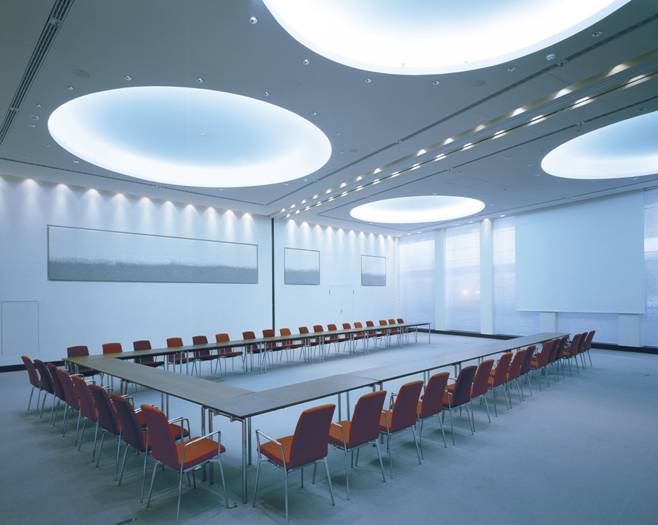

大會議室,報告廳
u 在會議室現場安裝智能面板滿足燈光場景控制，溫控和遙控功能
u 會議室中安裝人體感應，可做到有人開燈/開空調，無人關燈/關空調，以免忘記造成浪費
u 通過觸摸屏的圖形界面可進行各種燈光場景及AV場景控制：會議場景、演講場景、休息場景、放映場景等
u 放映場景描述：用手輕點面板一下，室內燈光調暗、投影幕布降下、窗簾降下、空調調到指定溫度、投影儀開啟、功放/DVD開啟，一切均在瞬間完成
領導辦公室
u 智能面板控制室內溫度、燈光、調光、電動窗簾，并具有燈光場景控制功能和紅外遙控
u 系統自動地調節辦公室內熒光燈、射燈、電動窗簾等使室內照度全天24小時內保持在一恒定值。提供給領導一個穩定、舒適、私密的辦公環境
公共通道、大廳、電梯廳
u 上班時間段定時控制燈光空調開關；下班時間段人體感應控制燈光空調
u 自然光線充足時，不開燈以節省能源；光線不足時，根據人員活動需要開燈
u 當貴賓客戶光臨時，開啟全部燈光，啟動歡迎模式
u 與消防聯動，在出現消防報警時，強行關閉空調；打開抽風設備；關閉正常照明；啟動緊急照明控制，顯示逃生方向
泛光照明，園林景觀
u 自然光變暗時，自動將大部分泛光照明和園林照明打開，到夜間例如11點時，定時將部分泛光照明和園林照明關閉，只留下少量基本照明，天亮?xí)r，光感自動將剩下的燈光自動關閉
u 定時控制噴泉和灌溉設備的開啟與關閉，并能根據氣象條件，土壤條件做出相應的控制
u 在節假日或有重要活動時，管理人員可通過中控電腦將所有泛光照明、園林照明和噴泉設備打開
u 系統監控重要照明回路(如航空障礙燈、泛光照明回路、緊急照明回路、招牌廣告燈等），任何回路發生故障或線路跳閘，立即報警到中控系統上，通知工作人員馬上到場進行搶修
窗簾控制子系統
u 系統控制各樓層各方向面電動窗簾、平推窗,電動天窗等的升降、開關、調角
u 在夏日系統把強烈日照遮擋在樓外，保持室內低溫；在冬季借暖光，有助提高室溫,減少空調能耗
u 根據太陽在白日移動的角度不斷地自動地調整電動遮陽簾，最大限度滿足用戶對日光的需求
u 春秋兩季，檢測辦公大樓的風速、風向、室內外溫差、CO2濃度等環境因素，自動控制電動平推窗、天窗等，讓新鮮冷風自然流通大樓，關閉空調系統，節省大量能耗
u 如遇暴風雨雪等惡劣天氣時，自動將平推窗關閉、收起電動窗簾以保護幕墻設備
中央控制系統
u 通過觸摸屏和圖形化的界面可對辦公樓內各個區域的燈光、電動窗、電動窗簾、空調暖通、排水排風及影音等設備進行集中監視和控制
u 可進行事件記錄，以便管理
u 獨立元件實現數據記錄、診斷及保護、報文信號監視、故障監測、電流監測等功能，并在中控系統上顯示并報警
u 還可對泛光/園林/公共通道/電梯廳/大堂等處的燈光開關的時間和次數進行累計。并監視任意回路的設備狀態，如發生故障，系統會自動顯示在中控電腦上，并發出聲光報警，以便及時維修、更換
u 可顯示各個區域的溫度，同時可限制各個區域溫度的上下限，避免空調浪費
